Опис

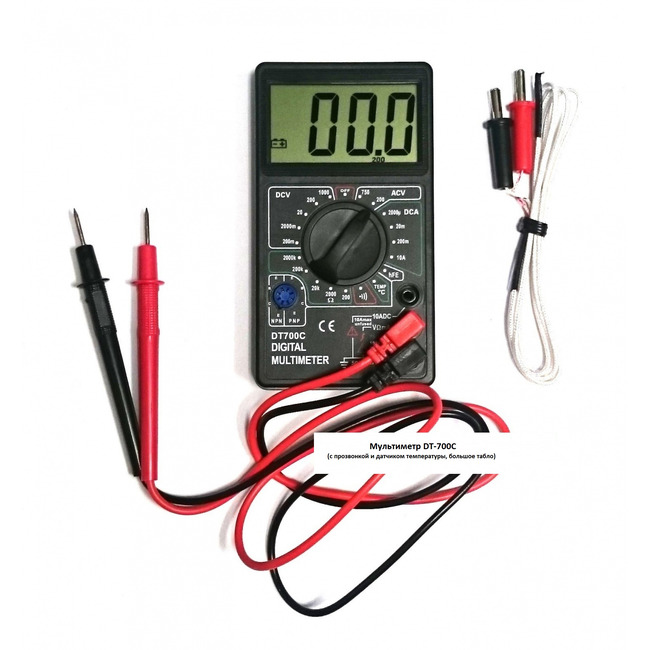

Мультиметр DT-700С – цифровий мультиметр для вимірювання постійної та змінної напруги, постійного струму, опору та температури (вбудований термометр з термопарою К-типу), має функції перевірки діодів, транзисторів, забезпечений звуковим пробником (продзвінком).
Недорогий, але з широким діапазоном і затребуваним функціоналом цифровий мультиметр DT700C початкового рівня вимірює всі величини, необхідні радіоаматору при налаштуванні електронних схем, і перевірці деталей плюс до цього, незважаючи на демократичну вартість, вимірює температуру за допомогою контактного датчика, що не так часто у дорожчих моделях.
Особливості
- Функції вимірювань та тестування:
– постійна та змінна напруга;
– постійний струм;
– Опір;
– Температура;
– Тестування діодів;
– Тестування транзисторів;
– продзвонювання ланцюга зі звуковою індикацією. - Збільшене табло.
- Захист від навантажень на всіх межах.
- Індикація низького заряду батарей.
- Індикація перевищення діапазону вимірів.
Технічні характеристики
| Функція | Діапазон | Дозвіл | Точність |
|---|---|---|---|
| Постійна напруга | 200 мВ | 0,1 мВ | ± (0,25% +2D) |
| 2000 мВ | 1 мВ | ± (0,5% + 2D) | |
| 20 В | 10 мВ | ± (0,5% + 2D) | |
| 200 В | 100 мВ | ± (0,5% + 2D) | |
| 1000 В | 1 В | ± (0,5% + 2D) | |
| Змінна напруга | 200 В | 100 мВ | ± (0,5% + 2D) |
| 750 В | 1 В | ||
| Постійний струм | 200 мкА | 100 на A | ± (1% + 2D) |
| 2000 мкА | 1 мкА | ||
| 20 мА | 10 мкА | ||
| 200 мА | 100 мкА | ± (1,2% + 2D) | |
| 20 А | 10 мА | ± (2% + 2D) | |
| Опір | 200 Ом | 0,1 Ом | ± (0,8% + 2D) |
| 2000 Ом | 1 Ом | ||
| 20 ком | 10 Ом | ||
| 200 ком | 100 Ом | ||
| 2 МОм | 10 ком | ± (1% + 2D) | |
| Температура | -20°C – 1000°C | 1°C | 3,0% |
| Тестування транзисторів | коефіцієнт посилення транзисторів типу PNP/NPN | ||
| загальні характеристики | |||
| Постійна напруга | до 1000 В | ||
| Змінна напруга | до 750 В | ||
| Постійний струм | до 10 А | ||
| Опір | до 2 МОм | ||
| Температура | до 1000 °C | ||
| Перевірка коефіцієнта посилення транзисторів | є | ||
| Перевірка діодів | є | ||
| “Продзвонювання” ланцюга | є | ||
| Індикація розряду батареї | є | ||
| Індикація навантаження | є | ||
| Робоча температура | 23+/-5 °С, вологість не більше 75 % | ||
| Кількість гнізд | 3 | ||
| живлення | 9 В, батарея “крона” | ||
| Розміри | 126×70×28 мм | ||
| Вага | 137 г (з батареєю) | ||
Особливості та переваги
Конструкція. Виконаний за класичною схемою із розташуванням невеликого екрану у верхній частині корпусу.
Точно центром розташований поворотний перемикач режимів вимірювань. У верхньому положенні прилад переводиться у вимкнений стан. Функції автовідключення тут немає, тому після роботи важливо пам’ятати про відключення пристрою після вимірювання. Це збереже заряд батарей.
У нижній частині знаходяться три вхідні роз’єми для підключення вимірювальних щупів:
- гніздо “COM” – використовується завжди;
- гніздо ”10 А” – для виміру струму до 10 А;
- гніздо щодо всіх інших вимірів.
Виміри, що проводяться
DT-700С здатний працювати з такими величинами:
- постійна напруга: до 1000 В;
- змінна напруга: до 750 В;
- постійний струм: до 10 А;
- температура: до 300°C.
Крім цього, у цьому різновиді реалізовані такі функції, як продзвонювання електричного ланцюга, перевірка транзисторів та тестування діодів.
Вимірювання постійної напруги. 5 діапазонів від 200 мВ до 1000 В дозволяють виконати такі роботи, як налаштування схем на радіокомпонентах або пошук поломки в побутовому електроприладі. Причому похибка для мультиметрів такого класу цілком прийнятна: +/-0,25% для діапазону 200 мВ і +/-0,5% для інших діапазонів.
Забезпечено захист по входу. Ця опція буде дуже затребувана для кожного радіоаматора як контролю справності транзисторів, так і вимірювання коефіцієнта посилення (hFE), який сильно коливається від партії до партії цих радіодеталей.
Для вимірювання температури необхідно встановити поворотний перемикач у відповідне положення, підключити термопару, притиснути датчик температури до об’єкта і показання на екрані.
Комплектація
- Мультиметр DT-700С – 1 шт.
- Щупи – 2 шт.
- Термопара К-типу – 1 шт.
- Інструкція користувача англійською мовою – 1 шт.
